Сегодня крупные промышленные и энергетические компании остро нуждаются в комплексных информационно-аналитических и технологических инструментах, необходимых для оперативного сбора, анализа разнородного массива данных и своевременного принятия управленческих решений. Дело в том, что управленческие ошибки на подобных предприятиях, помимо колоссального материального ущерба, могут создать угрозы экологического характера, подвергнуть опасности здоровье и жизнь людей. Согласитесь, цена слишком высока. Избежать подобных рисков позволяет создание на предприятии Ситуационного центра.





Cитуационный центр (СЦ) — это совокупность аппаратно-программных и организационных решений, отвечающих за непрерывную информационно-аналитическую поддержку работы компании. По факту это ИТ-платформа, обеспечивающая принятие управленческих решений в условиях постоянно усложняющихся задач, минимального количества времени и при взрывном росте информационных потоков. СЦ позволяет осуществлять сбор и загрузку данных из различных источников, мониторинг и анализ обстановки, оперативное управление, стратегическое планирование и кризисное реагирование.

Цели и задачи ситуационного центра



Ситуационный центр не что иное, как «командный пункт» компании. Образно говоря, это мозговой центр, аккумулирующий информацию от всех «органов» и посылающий управляющие сигналы обратно. Основные функции СЦ — накопление данных и анализ статистики событий и инцидентов, прогнозирование негативных тенденций, планирование и контроль предупредительных мероприятий, мониторинг ликвидации последствий ЧС.



Ситуационные центры обеспечивают:

  • управление сложными производственными мероприятиями, предупреждением и ликвидацией чрезвычайных ситуаций;
  • выработку и поддержку оперативных решений;
  • координацию работы, обмен информацией и управление системами мониторинга и обеспечения безопасности.

Основная система отображения информации может строиться на базе:

1) видеокубов обратной проекции;

2) LCD-панелей с ультратонкой рамкой;

3) светодиодного экрана большой информационной емкости с малым шагом пикселя.

Аппаратно-программный комплекс СЦ включает:



  • подсистему отображения информации коллективного пользования (видеостена);
  • подсистему дублирующего отображения информации;
  • подсистему аудио-конференц-связи;
  • подсистему видео-конференц-связи (ВКС);
  • дополнительные контуры подсистемы ВКС;
  • подсистему рабочих мест;
  • подсистему документирования и технологического ТВ;
  • подсистему озвучивания;
  • подсистему коммутации;
  • подсистему интегрированного управления оборудованием;
  • подсистему управления визуализацией данных.



Зоны для аналитиков, операторов, дежурных диспетчеров целесообразно оснастить:



  • подсистемой отображения информации коллективного пользования;
  • подсистемой автоматизированных рабочих мест целевого назначения для диспетчеров, аналитиков, операторов;
  • средствами работы с документами и другими источниками (принтерами, документ-камерами и т.п.);
  • подсистемой озвучивания.



В аппаратной устанавливаются:



  • источник бесперебойного питания (ИБП);
  • рэковые шкафы для оборудования;
  • подсистема серверного оборудования;
  • подсистема коммутации.

Ситуационный центр — сложный многофункциональный организационно-технологический комплекс, действие которого распространяется на все подразделения компании. Он взаимосвязан как с внутренними, так и с внешними информационными сервисами. Подобные комплексы сегодня являются составной частью общей системы управления компанией. Будущее таких центров — за автоматизацией сбора данных из АСУ ТП, с устройств геопозиционирования транспортных средств и т.д.

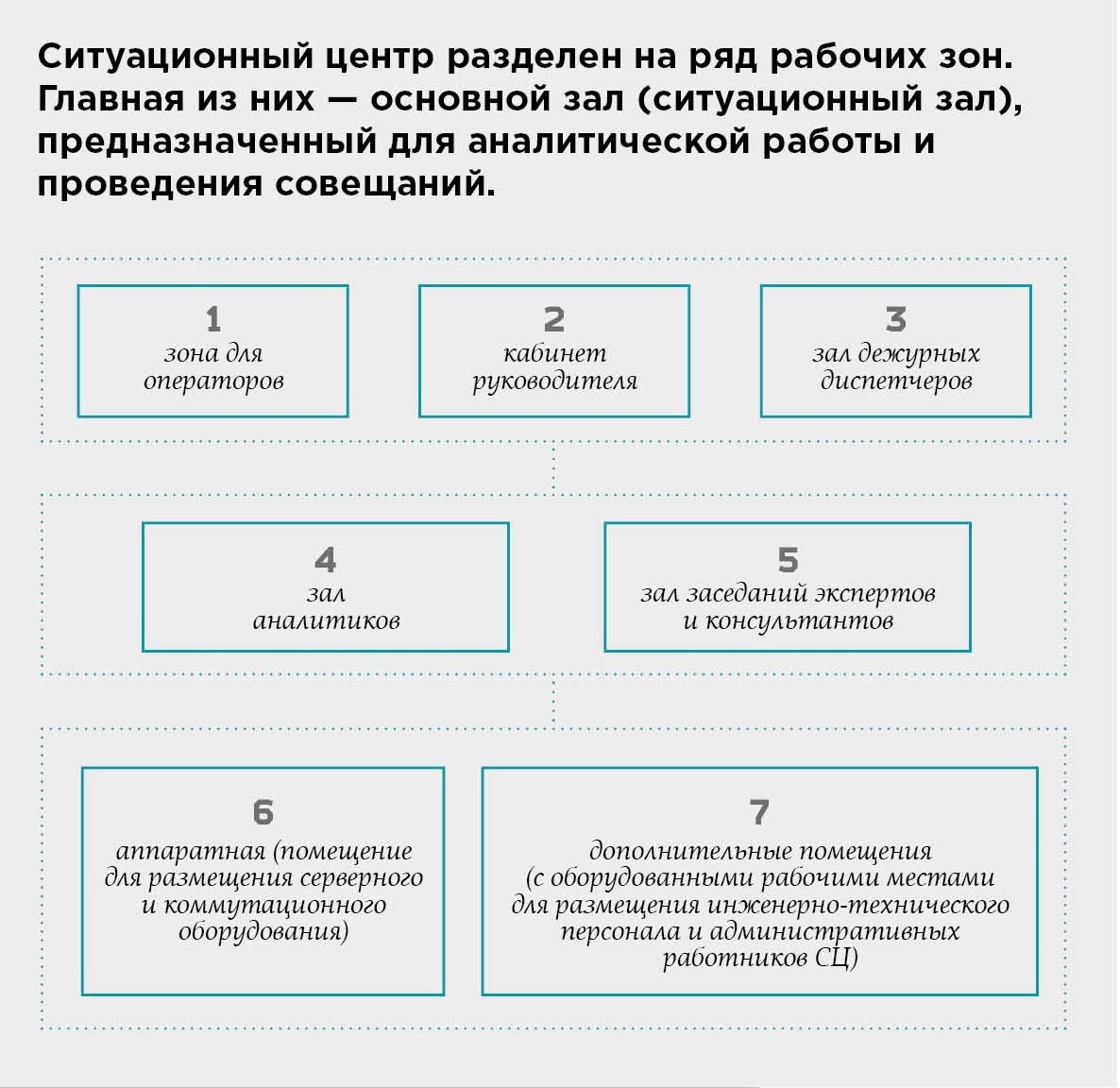

Рисунок 1. Пример организации рабочих зон СЦ

Подсистемы СЦ


Основной зал


В основном зале размещаются рабочие места и комплекты оборудования базовых подсистем, включая средства визуализации и поддержки коллективной работы.


Подсистема отображения информации коллективного пользования


Предназначена для отображения аналитических и медиаданных из различных источников на едином дисплейном пространстве в многооконном режиме. Данная подсистема реализуется в формате видеостены на базе составного экрана. За счет минимальных стыковочных швов (или их полного отсутствия) между модулями обеспечивается непрерывность изображений. Это важно при отображении картографической или другой информации с высоким разрешением.

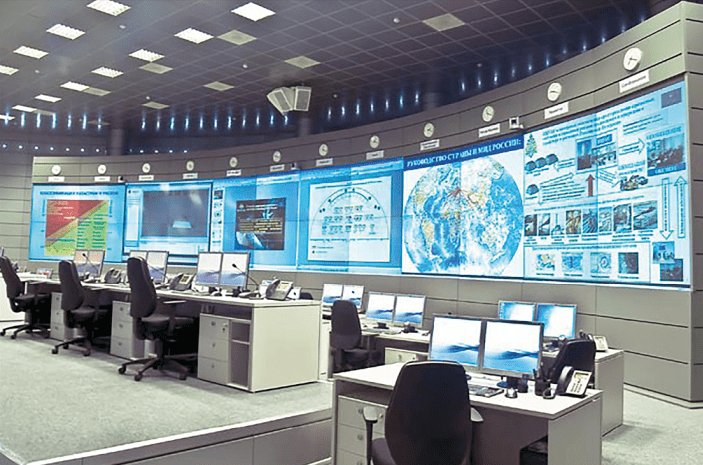

Видеостена в СЦ


Для объединения модулей в единое информационное пространство применяются специализированные графические контроллеры.
Видеоконтроллер обеспечивает формирование многооконных раскладок изображения от различных независимых аппаратных и программных источников сигнала с возможностью изменения их размеров и расположения на экране.

Подсистема дублирующего отображения информации

Подсистема предназначена для дублирующего отображения важных аналитических и медиаданных на отдельных дисплеях (LCD-дисплей (дисплеи) или сборная конструкция из LCD-дисплеев).

При необходимости может быть предусмотрен индивидуальный дублирующий дисплей на рабочем месте председателя в ситуационном зале.

Подсистема аудио-конференц-связи


На столе участников в ситуационном зале необходимо предусмотреть врезные микрофонные пульты для снятия речевой аудиоинформации. Пульты также могут быть предусмотрены на рабочих местах в помещении операторов. Микрофонный пульт председателя должен быть оснащен функцией приоритета выступления.

Пульты должны соединяться по принципу daisy-chain и подключаться к центральному блоку аудио-конференц-системы. Центральный блок посредством подсистемы интегрированного управления обеспечивает наведение камеры ВКС на последний включенный микрофон.

Подсистема видео-конференц-связи (ВКС)


Средства видео-конференц-связи являются важнейшим инструментом работы СЦ и используются в том случае, когда нет возможности собрать всех специалистов одновременно в одном месте. Имеет смысл оснастить данной подсистемой основной зал и кабинеты руководителей. В зависимости от схемы размещения рабочих мест, в основном зале могут быть предусмотрены дополнительные камеры ВКС.

Дополнительные контуры подсистемы ВКС


При необходимости проведения сеансов закрытой и конфиденциальной ВКС нужно предусмотреть отдельные комплекты кодеков и камер для сетей ЗВС и КВС.


Для абонентского пункта закрытой ВКС должна быть разработана отдельная система звукоусиления без возможности распределения выходного звукового сигнала за пределы ситуационного зала, операторской и аппаратной СЦ.


Подсистема рабочих мест


Подсистема подразумевает использование АРМ для приема/передачи информационных материалов и их отображения на индивидуальном экране. Предпочтительно использовать 2- или 3-дисплейную конфигурацию АРМ для каждого специалиста. Рабочие места должны оснащаться эргономичной мебелью, позволяющей комфортно работать в режиме 24/7.


Подсистема документирования и технологического ТВ


Позволяет операторам контролировать и фиксировать в режиме реального времени протекающие в зале СЦ процессы, а также формировать архив медиаданных. В составе подсистемы целесообразно предусмотреть несколько дополнительных камер технологического ТВ, а также систему внешнего хранения информации. Система хранения информации должна одновременно вести запись нескольких видеопотоков с разрешением не ниже Full HD и потока аудиоданных.


Подсистема озвучивания


Должна обеспечивать равномерное звуковое давление в помещениях СЦ при выступлении ораторов, при работе в режиме конференции, видеосвязи и при воспроизведении внешних источников звукового сигнала.


Подсистема может быть реализована в виде потолочных акустических систем и должна обеспечивать воспроизведение звуковой составляющей с локальных микрофонов, а также быть интегрирована с системой ВКС.


Для помещения операторов также следует предусмотреть акустические системы, обеспечивающие мониторинг аудиоданных с различных источников. Кроме того, необходимо иметь возможность удаленного управления медиаплатформой по стандартному последовательному порту RS-232.


Подсистема коммутации


Необходима для обеспечения приема, передачи и распределения медиаданных между источниками и потребителями в различных подсистемах. Ядром подсистемы обычно выступает модульный цифровой матричный коммутатор, оснащенный набором входных и выходных плат. Такой подход обеспечивает поддержку всех современных стандартов и форматов передачи медиаданных, а также возможность быстрой модернизации комплекса путем замены плат.


Подсистема интегрированного управления


Обеспечивает централизованное управление всеми компонентами подсистем СЦ. Ядро подсистемы — центральный процессор, который отвечает за обработку, распределение и передачу сигналов управления по различным интерфейсам: RS-232/422/485, TCP IP, IR и т.д.


Интегрированная система управления позволяет создавать индивидуальный графический интерфейс для каждой системы и пользователя.

Кабинет руководителя



Для обеспечения постоянного доступа первых лиц и руководителей высшего звена к информационным ресурсам СЦ их рабочие кабинеты должны оснащаться унифицированными интерактивными терминалами, поддерживающими технологию мультитач при взаимодействии с контентом. В состав терминала включен мощный микрокомпьютер, работающий под управлением различных ОС. Благодаря этому на терминале можно запускать широкий спектр специализированного ПО, в том числе осуществлять доступ по ЛВС к различным информационным ресурсам как через клиент-серверную технологию, так и через web.

В аппаратной



Подсистема бесперебойного электропитания



Нужно предусмотреть ИБП и батарейные блоки для обеспечения сохранности данных на случай непредвиденного отключения электроэнергии.



Подсистема серверного оборудования



Нужны серверные платформы, обеспечивающие функциональность учетных, информационно-аналитических, геоинформационных систем, систем мониторинга, а также хранилищ данных, а именно:



  • сервер системы сценарного управления визуализацией
  • сервер базы данных информационно-аналитической системы (ИАС)
  • сервер web-приложения и распределения нагрузки ИАС
  • сервер геоинформационной системы
  • серверы BI-сервисов ИАС
  • серверы обработки и мониторинга IP-камер, установленных на ключевых объектах предприятия
