Современные бизнес-задачи становятся все более требовательны к ИТ-инфраструктуре, на которой они решаются. Надежным ядром такой ИТ-системы в настоящее время, как правило, является центр обработки данных (ЦОД). Так ли необходимо тратить время и деньги на строительство традиционного ЦОД?





Согласно сложившейся терминологии, ЦОД – специализированное здание (площадка) для размещения серверного и коммуникационного оборудования и подключения к каналам сети Интернет. Таким образом, в классическом понимании ЦОД это то, что строится «на века» и допускает только лишь замену собственно оборудования на более современное без каких-либо значительных архитектурных изменений. Обычно ЦОД размещается в отдельном здании или занимает его часть. Такие ЦОДы отличаются использованием отработанных технологий, но требуют значительных затрат по времени на строительство.  Однако, если потребуется сменить месторасположение ЦОДа (например, вследствие переезда компании), то приходится снова вкладываться в строительство новой площадки и терпеть убытки от непредоставления услуг.



Кроме прочего, в последние годы все более остро встают вопросы нехватки площадей, дефицита  и дороговизны электроэнергии, а также эффективности охлаждения.



Разработаны и успешно применяются методы для частичного или полного решения указанных проблем. Использование «зеленых» технологий позволяет снизить энергопотребление серверного и телекоммуникационного оборудования. Проектирование «горячих» и «холодных» коридоров повышает эффективность системы охлаждения. Аналогично существуют подходы для решения проблемы нехватки площадей: мобильные ЦОД.

Мобильный ЦОД – это продукт интеграции в стандартном транспортном контейнере всех элементов центра обработки данных. Контейнер уже включает в себя стойки с оборудованием, систему кондиционирования, пожаротушения, СКС и другие необходимые компоненты, хотя часть из них (например, внешние модули кондиционера или источник питания) могут располагаться отдельно снаружи. Место установки может быть выбрано не только в специально оборудованном помещении, но и на улице, позволяя, тем самым, ощутимо экономить на арендной плате. Благодаря компактной установке всех систем внутри контейнера уменьшается объем охлаждаемого пространства, что в свою очередь приводит к повышению эффективности системы кондиционирования и дополнительной экономии электроэнергии.



Еще одним очевидным преимуществом такого ЦОД является, как ни странно, его мобильность и время развертывания. Порой бывает необходимо разместить «кусочек» ЦОДа на удаленной площадке, подключить электричество и линии данных и в максимально короткие сроки получить полностью функционирующий Дата- центр. Такого рода задачи особенно часто возникают у телекоммуникационных и топливных компаний. Строить обычный центр обработки данных в таком случае никто не будет и мобильный ЦОД видится оптимальным решением. Кроме быстроты развертывания, немаловажным оказывается время свертывания и готовности к транспортировке (как в уже упомянутом случае переезда компании).



Другой нишей, в которой мобильный ЦОД является оптимальным решением, являются задачи плавного расширения и наращивания имеющегося Дата-центра. Рассмотрим следующую ситуацию: имеется некий классический ЦОД. Со временем, в условиях повышающихся ИТ-требований, владелец принимает решение построить еще один. Однако время не ждет, и потребности растут и, вполне возможно, начинают превышать возможности имеющегося ЦОДа, а новый еще не готов. В результате приходится говорить об упущенной прибыли. И вот новый ЦОД построен, все ИТ-потребности удовлетворены и созданы резервы (площади и электрические мощности) для дальнейшего роста. Но роста нет – разразился экономический кризис, сроки окупаемости увеличились, что теперь делать с избытком ресурсов? В данной ситуации вместо строительства традиционного Дата-центра наилучшим выходом было бы использование контейнерного ЦОДа для оперативного наращивания ресурсов небольшими ступеньками. Справедливости ради отметим, что контейнерные ЦОД не являются полноценной заменой классическим, и, рано или поздно, строить традиционый Дата-центр все равно придется.



В связи с упомянутым кризисом компании замораживают или вовсе отказываются от строительства ЦОД из-за довольно высоких капитальных затрат, в этом случае мобильный центр обработки данных им вполне по карману и может стать подходящим решением «здесь и сейчас».



Одним из важнейших направлений развития компании Huawei Symantec является предоставление законченных комплексных решений. Среди них особое место занимает мобильный ЦОД (см. рис. 1 ), в котором основной упор сделан на максимальной законченности и самодостаточности решения. В типовом решении для достижения минимальных сроков развертывания было решено отказаться от использования внешних модулей и разместить все необходимые компоненты внутри контейнера. В качестве системы охлаждения используется прецизионное кондиционирование, все блоки которого (включая испарители) размещены внутри контейнера, что невозможно при использовании водяного охлаждения.

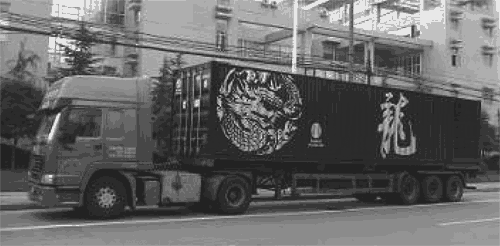

Рис. 1. Транспортировка контейнера автотранспортом



Основными характеристиками типового решения мобильного ЦОД от компании Huawei Symantec являются:



  • контейнер 40 футов, 10 стоек  глубиной 800 мм;
  • ввод питания: 380 В, до 350 А, 3 фазы+N+G, два независимых ввода;
  • ввод данных:
    • 10 разъемов RG45;
    • 5 пар оптических разъемов (опционально);
  • система газового пожаротушения;
  • система прецизионного кондиционирования;
  • две камеры видеонаблюдения;
  • исполнение NEMA 3R, IP44;
  • рабочая  температура: от -35С до +45С;
  • влажность от 30% до 80%;
  • штабелирование до 3 этажей.



Несмотря на ограниченность пространства, стойки с оборудованием и кондиционеры расположены в ряд и образуют горячий и холодный коридор, что соответствует требованиям стандарта TIA-942 (см. рис. 2 ).



Рис. 2. Основные элементы контейнерного ЦОД





Чтобы обеспечить высокий уровень готовности к транспортировке, для крепления стоек применяются вибропоглотители, что позволяет не извлекать оборудование на время перевозки контейнера и тем самым значительно сократить время свертывания/развертывания.



Для ряда заказчиков наиболее интересным вариантом использования контейнера является размещение в труднодоступных, удаленных местах прямо на улице. В этом случае для предотвращения попадания в основное помещение пыли, влаги, снега и воздействия  других неблагоприятных факторов организуется промежуточный входной тамбур. Если же необходима инсталляция «глубокого» оборудования, то при соответствующей перекомпоновке внутреннего пространства возможно размещение стоек глубиной 1000 мм.



Таким образом, контейнер может быть кастомизирован под любые требования заказчика. Гибкая ценовая политика компании в отношении контейнерных ЦОД делает это решение привлекательным не только для крупных, но и для небольших компаний.
