Что такое White Box и почему о нем стоит задуматься?

Дата публикации:
01.04.2024
Посетителей:
0
Просмотров:
0
Время просмотра:
2.3

Авторы

Автор
Максим Данилин Эксперт по SDN-решениям компании «Инфосистемы Джет»
Автор
Юрий Чернов Старший инженер-проектировщик систем передачи данных компании «Инфосистемы Джет»

/ В чем преимущества решений White box?


/ Личный опыт: тестирование Asterfusion и Edgecore.


/ Как и где стоит применять White box?

White box коммутация — это альтернативный взгляд на сетевое оборудование, новая форма предоставления продукта, которая особенно востребована для применения в центрах обработки данных. Команда компании «Инфосисте­мы Джет» проверила, насколько продукты white box от Asterfusion и Edgecore соответствуют нашим требованиям для сетевого обору­дования ЦОД. Делимся промежу­точными результатами.



White box и ЦОД



Оборудование white box, о кото­ром здесь и далее пойдет речь, — сетевые коммутаторы, обычно с предустановленной сторонней операционной системой. В отличие от классических вендор­ских продуктов (black box), в ко­торых решение поставляется as is и не подлежит «тюнингу», в white box можно в любой момент заменить сетевую операционную систему (NOS).



За производство аппарат­ной части, чипов (ASIC) на базе Broadcom, Marvell и пр. отвечают те же поставщики, которые производят оборудование для клас­сических вендорских решений. Поэтому аппаратные компонен­ты и качество производства здесь не вызывают вопросов.



Поверх этой аппаратной части устанавливается Network Operating System — операционная система для оборудования. Значительное число доступных NOS явля­ются продуктами open source, основанными на ядре Linux со всеми преимуществами этой OC:



  • наличие множества системных средств Linux;
  • возможность настройки оборудования white box напрямую из Linux (или от­дельного CLI-интерфейса);
  • возможность создания собственных скриптов автоматизации.



Одним из популярных дистрибутивов NOS является SONiC — продукт, разрабо­танный Microsoft в рамках проекта Open Compute Project. Позже SONiC был пере­дан в Linux Foundation. На ба зе э той О С многие компании дорабатывают и пред­лагают сетевые операционные системы для white box.



Интеграция со смежным оборудованием выполняется через общепринятые открытые протоколы и REST API. Если смежное решение и х поддерживает, его можно спокойно интегрировать с white box.

Резюме



White box — это оборудование, собранное на базе общедоступных компонентов, с по­тенциальной возможностью установить любую NOS. White box продается с амим п рои зводи т е лем оборудования (ODM) или связанной компанией.



White box подходит для применения в центрах обработки данных, которые тре­буют унификации сетевых решений, ис­пользования однотипных функциональных устройств с идентичными форм-факторами. Используя white box, можно покупать аппа­ратное обеспечение от разных поставщи­ков, сочетать его с предпочтительной NOS и интегрировать получившийся «сэндвич» в существующие сети. Такая возможность повышает стабильность процессов разви­тия сетевой инфраструктуры, позволяет добиться снижения постоянных расходов на обеспечение работы компании (OPEX), а также затрат на покупку и модернизацию основных средств (CAPEX).

Авторы

Теги

Знакомство с Asterfusion



Первым оборудованием white box, с кото­рым поработала наша команда, стали ком­мутаторы Asterfusion для ЦОД — СХ532P-N и СХ 308P-N.



После базовых проверок в лаборатории мы собрали полноценный стенд и решили провести несколько десятков тестов разных категорий. Ключевая цель эксперимента — узнать, насколько эффективны коммутато­ры white box от Asterfusion.



Для проведения тестов мы собрали сете­вую фабрику spine-leaf, а также подключили специализированное оборудование IXIA в качестве конечных хостов.



На старте тестирования были выяв­лены некоторые особенности работы ОС AsterNOS, которые следовало скорректи­ровать. Например, обнаружились пробле­мы с тегированием трафика на клиентских портах и с перезагрузкой критичных docker-контейнеров NOS при использовании определенных типов модулей 40G QSFP+. Кроме того, мы столкнулись с другой осо­бенностью решения — рассинхронизацией конфигурации устройства при одновремен­ной настройке напрямую из Linux и CLI-ин­терфейса. Впрочем, многие проблемы были решены при обновлении ПО до актуальной версии.



В сложных случаях мы подробно опи­сывали способы воспроизведения ошибок и отправляли данные в Asterfusion. Под­держка осуществлялась через дистрибьюто­ра. Это несколько замедляло темп, но в це­лом запросы отрабатывались оперативно: базовые кейсы решались в течение неде­ли. Крупные вендоры с проприетарными решениями могут отвечать значительно дольше. За полгода тестирования на­ша команда открыла порядка 2 0 кейсов по Asterfusion. Полностью закрытыми ока­зались 18 из них.

Знакомство с Edgecore



Один из важных запросов большинства российских организаций ― проверка функ­циональности решений white box.
Из всей обширной линейки коммутато­ров Edgecore для тестирования мы выбрали модели AS5835-54X, которые хорошо подхо­дят для проектов по созданию сетей ЦОД. Планировалось, что на базе AS5835-54X будет проведено тестирование базового функционала как для Campus, так и для се­тей ЦОД (рис. 6). Главная цель — понять, насколько решение зрелое и какие могут встретиться проблемы при его внедрении в проектах.



У нас в распоряжении были коммута­торы Edgecore AS5835-54X линейки ЦОД, и наша команда сосредоточилась на тестировании функционала ЦОД.



Для решения Edgecore было подготов­лено конкретное ТЗ, и вместе с коллегами мы провели серию нагрузочных тестов. Так как Asterfusion и Edgecore имеют один первоисточник в плане ОС, то результа­ты эксперимента условно можно считать применимыми и к Asterfusion. Процесс тестирования не выявил каких-то серьез­ных проблем, но пока зал, что еще есть над чем поработать.



Как и в случае с Asterfusion, были най­дены баги. Возникал вопрос при настройке MLAG и multihoming VPN, который был решен после выхода обновлений SONiC. При этом специалисты компании «Инфо­системы Джет» тесно взаимодействовали с вендором для устранения недочетов в работе решения. Кроме технических со­ставляющих, важно и общее впечатление инженеров об оборудовании Edgecore, кото­рое в ближайшем времени будет интегри­ровано в сетевую инфраструктуру бизнеса.

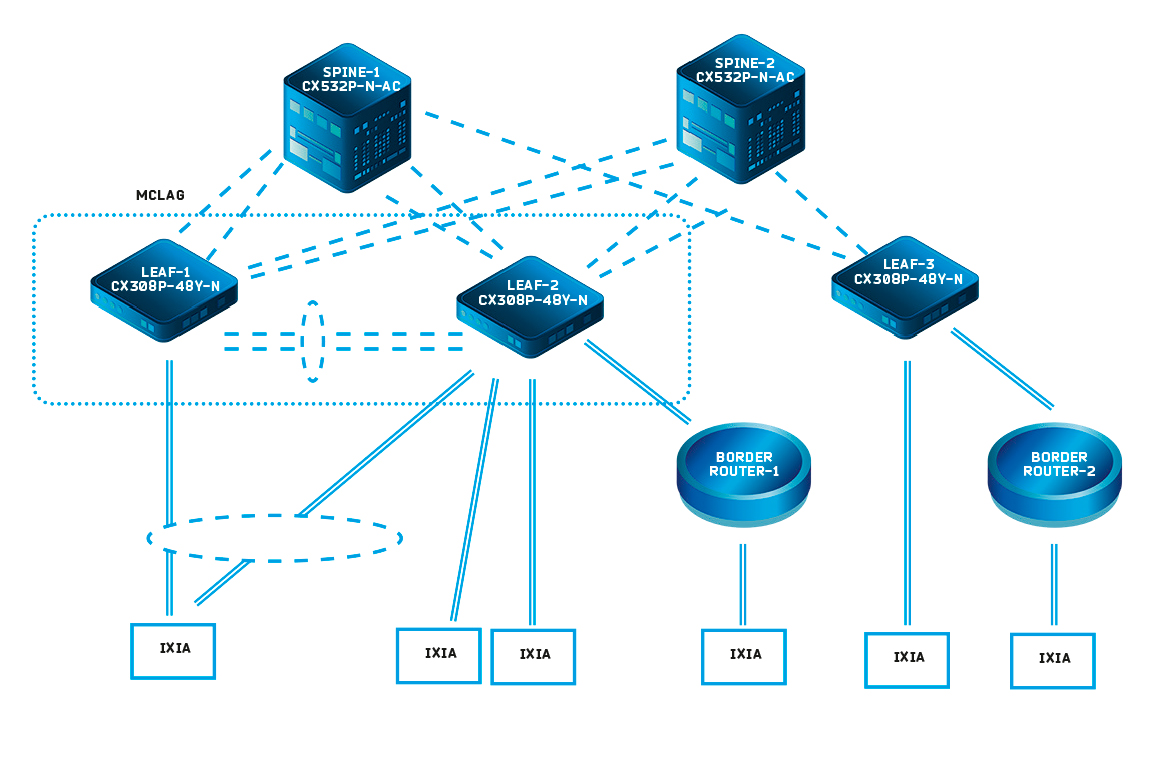

Тестовый стенд с оборудованием Asterfusion

Среди преимуществ Edgecore можно отметить удобную программу лицензирования. Вам не придется покупать лицензии на отдельный функционал: все возможности входят в единый пакет операционной системы Enterprise SONiC by Edgecore, которая подходит для всех линеек коммутаторов Edgecore

Резюме



После тестирования оборудования мы под­готовили комментарии наших сетевых инженеров по ключевым вопросам:



  • Взаимодействие с вендором: от­крытие кейсов, скорость полу­чения и полнота ответов, по­нятность, общее отношение к партнерам.


Поначалу нам помогали коллеги из «Фактор Групп» и «НАГ». С их по­мощью удалось быстро упорядочить процесс обработки заявок и своевре­менно закрывать тикеты.



  • Зрелость решений в сравнении с продуктами западных произ­водителей и альтернативами на рынке



Пока сложно сравнивать эти решения с про­дуктами ведущих зарубежных вендоров. Соб­ственными усилиями и благодаря подсказ­кам специалистов главных офисов Edgecore и Asterfusion нам удалось запустить боль­шую часть фич.



  • Применение оборудования вендоров и дистрибутивов SONiC в коммерческих проектах.



Решения выглядят интересно. Работая с вендорами, мы значительно улучшили стабильность ОС. Но хотелось бы увидеть доработки Multihoming и добавить DCI.

«У крупных компаний есть выбор:

  • Присмотреться к white box, при этом учесть возможные затраты времени и денег на доработку решения, и на выходе получить из доступного white box гибкое решение под свои задачи.
  • Обратить внимание на ре­шения brite box*, которые обеспечивают лучший уровень поддержки от вендора и при этом все еще доступнее классических про­приетарных решений».



Юрий Чернов

* Brite box, branded white box — часто называют «серыми коробками». Железо для brite box производится независимыми вендорами, но поставляется уже с предварительно загруженной NOS от ведущих поставщиков сетевых решений.

«Многие крупные компании — например, Miсrosoft — вкладывают свои ресурсы в раз­витие SONiC. Ряд других (например, Yandex) ведут собственную разработку дистрибу­тивов NOS. Появление игроков, аналогич­ных Red Hat и Canonical, кажется всего лишь вопросом времени».



Максим Данилин

  • Полнота и понятность вендорской доку­ментации в базе знаний



Информация есть, но не очень объемная. В ней можно найти ответы на 80–90% во­просов. Остальное решается через обраще­ние в техническую поддержку вендора.



  • Возникшие сложности



Нам показалось нетривиальным взаимо­действие Control Plane и Data Plane. Также есть ограничения у встроенных инстру­ментов для траблшутинга.



  • Приятные «фишки»



Отличная контейнерная архитектура сете­вой операционной системы. Наличие API для автоматизации настройки и интегра­ции с внешними системами управления.



  • Удобство работы с оборудованием. По­нятность формата и логистики CLI



Настройка маршрутизации похожа на CLI западных вендоров, и после изучения все становится понятным.

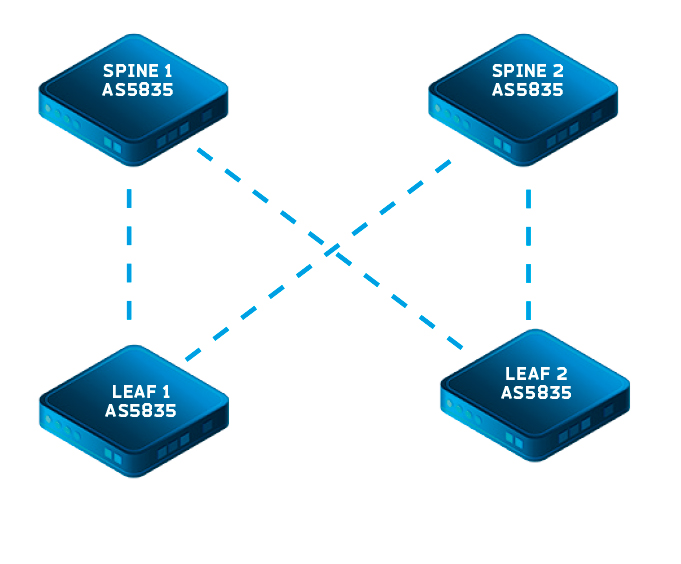

Схема лабораторного стенда Edgecore. Классическая сетевая фабрика Spine-LEAF.

***
В условиях нехватки привычного железа направление white box определенно будет развиваться. Вендоры видят интерес со стороны рынка и активно дора­батывают аппаратные и программные компоненты своих решений. Прогресс в этом направлении отчетливо виден на примере Asterfusion и Edgecore. Если еще полгода назад функционал и рабо­тоспособность решений можно было назвать сырыми, то сейчас при тести­ровании мы встречаем только точечные сложности.



Делать далеко идущие выводы о ре­шениях white box после одной серии тестирования не стоит. Мы открыли постоянные демолаборатории в стенах офиса, чтобы тестировать новые версии NOS и прорабатывать запросы заказчиков. Результатами поделимся позже.

Результаты тестирования оборудования Asterfusion



  • Базовая проверка нагрузки для портов доступа
  • Базовая проверка нагрузки для uplink-портов
  • Проверка корректности отображения статистики в со­ответствии с подаваемой нагрузкой
  • Поддержка BFD
  • LACP, M-LAG

✕ Стекирование

  • Поддержка VxLAN, настройка EVPN-VXLAN (L2 / L3 VNI, VXLAN routing, Anycast GW)
  • Механизмы защиты ARP
  • Реализация SNMP v2, SNMP v3 (наличие MIB)
  • Поддержка широко распространенного синтаксиса кон­фигурации в командной строке



Результаты тестирования коммутаторов Edgecore



  • Загрузка таблиц маршрутизации
  • Верификация работоспособности с целевым количеством MLAG-групп
  • Проверка количества актуальных путей для ECMP
  • Проверка поддержки целевого количества VRF и VFR leaking
  • Базовая проверка нагрузки для портов доступа
  • Базовая проверка нагрузки для uplink-портов
  • Проверка поддержки целевого количества BGP peer
  • Проверка корректности отображения статистики в соответствии с подаваемой нагрузкой
  • Поддержка BFD
  • LACP, M-LAG

✕ Стекирование

  • Поддержка VxLAN, настройка EVPN-VXLAN (L2 / L3 VNI, VXLAN routing, Anycast GW)
  • Механизмы защиты CPU
  • Механизмы защиты ARP
  • Механизмы ограничения BUM-трафика (StormControl)

✕ Реализация SNMP v2, SNMP v3 (наличие MIB)
